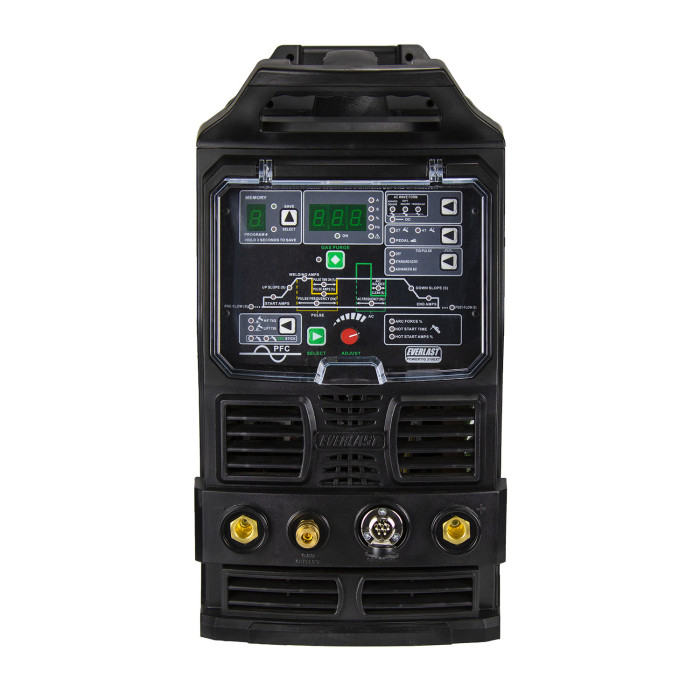

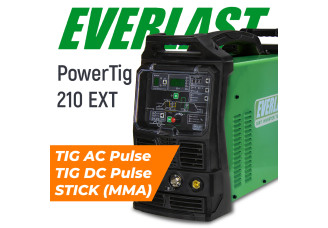

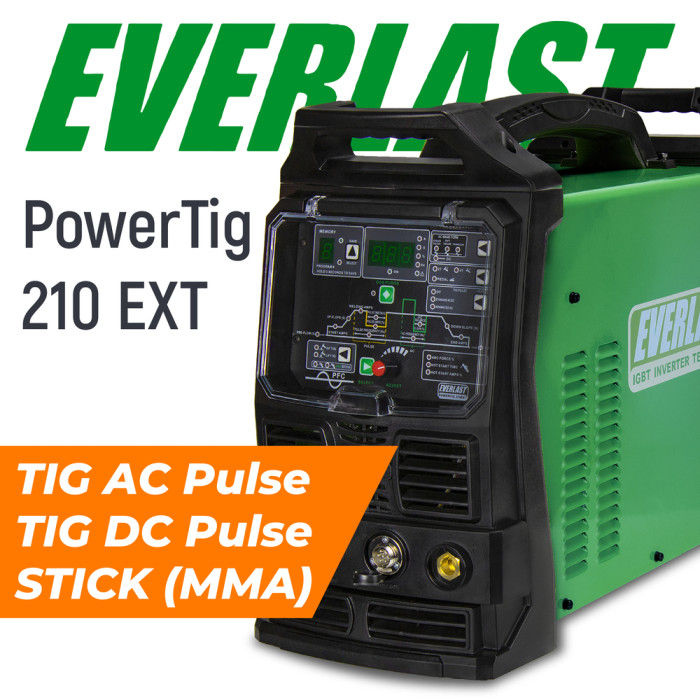

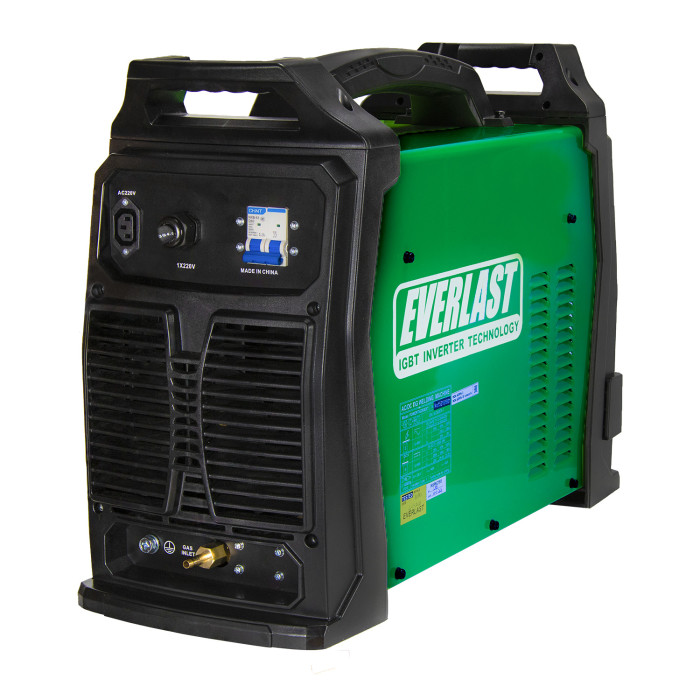

EVERLAST PowerTig 210 EXT (AC/DC) Установка аргонодуговой сварки

POWERTIG 210EXT

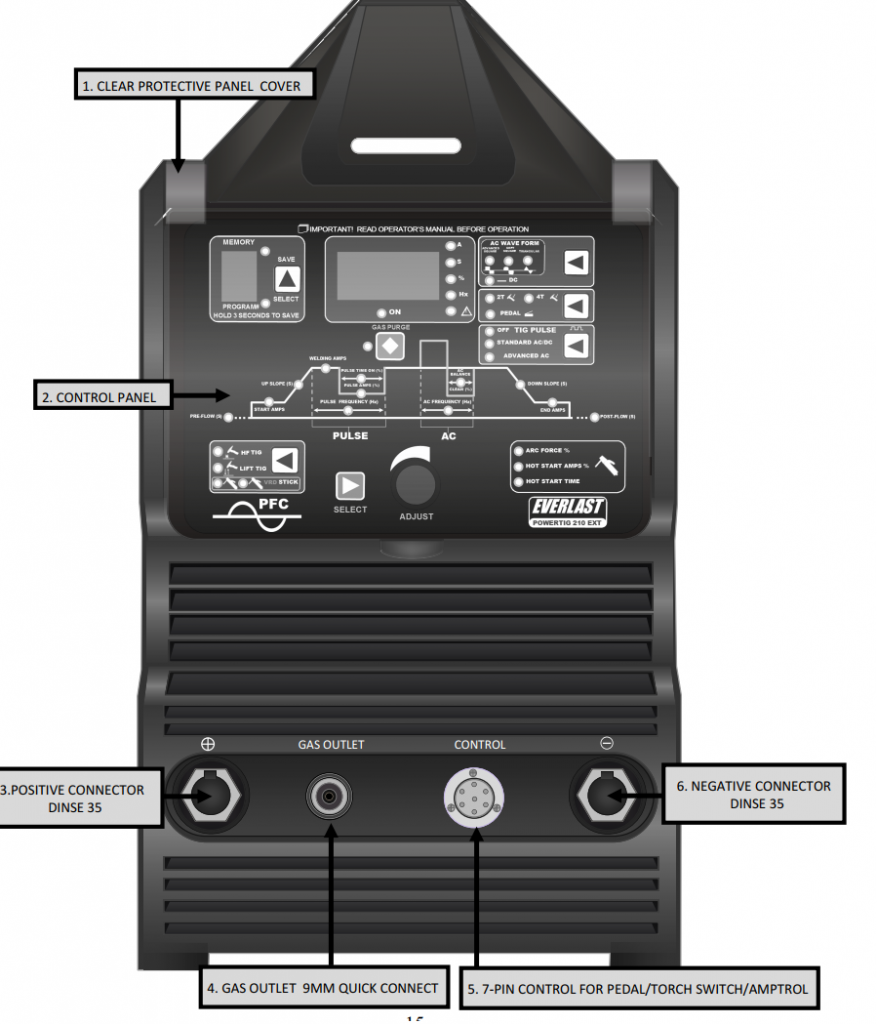

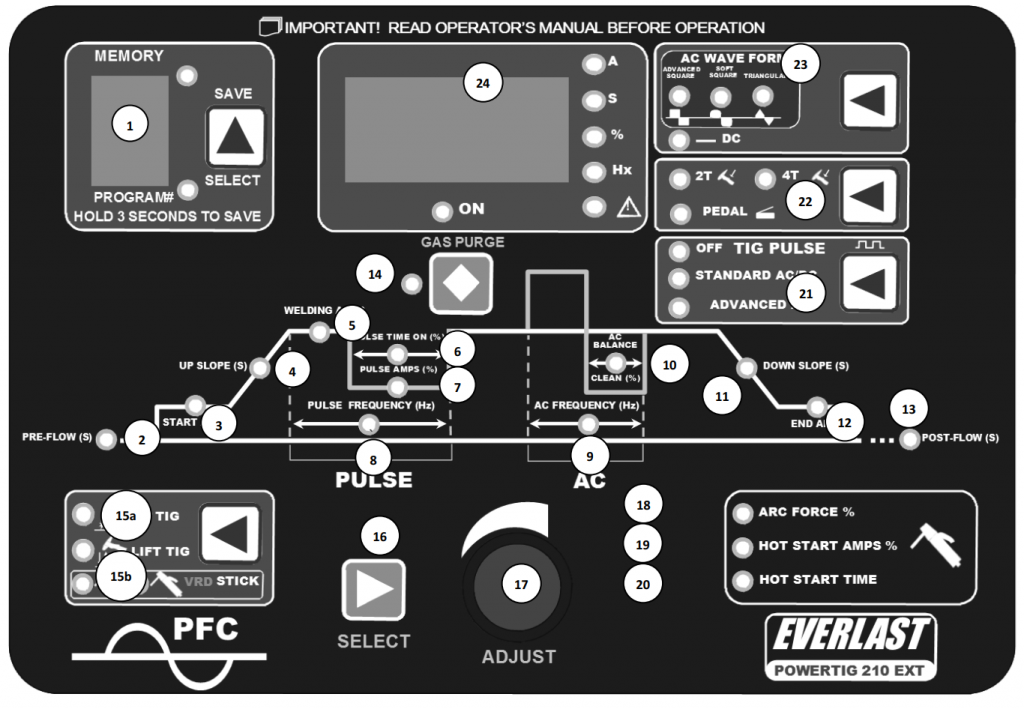

Параметры

Назначение

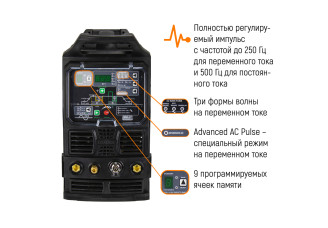

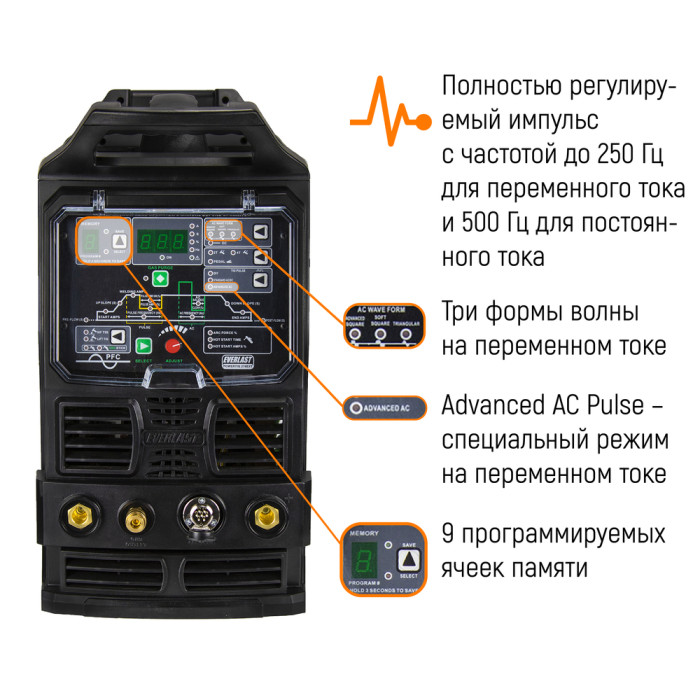

1.Ячейки памяти

1-9

Устройство имеет 9 программ, которые позволяют оператору выбирать параметры, а затем сохранять настройки в выбранной ячейке памяти. Для работы используйте кнопку выбора, чтобы выбрать номер нужной программы, в которой она будет сохранена. Загорится красный индикатор выбора, указывая на то, что сварщик находится в режиме программирования. Настройте  желаемые параметры сварки. После того, как все изменения параметров были сделаны, нажмите кнопку выбора и удерживайте в течение 3 секунд и отпустите. Загорится зеленый индикатор, показывая, что программа была сохранена.

Примерно через 2 секунды зленный индикатор погаснет, и устройство по умолчанию вернется к красному индикатору выбора. Любые дополнительные корректировки, сделанные после этого, должны быть сохранены.

2.Предварительная продувка(Pre-Flow)

0-25 сек

Предварительная продувка  устанавливает поток газа до того, как дуга начинает работать после нажатия на клавишу горелки  или педаль.

Используется для продувки горелки и заполнения зоны сварки защитным газом, чтобы обеспечить стабильный  розжиг  дуги

и защитить сварочный шов от пор. Используйте достаточное количество  времени, чтобы устранить первый «плевок» аргона.

(около 0,3-0,5 секунд) Предварительная продувка задерживает запуск дуги на величину установленного времени.

3.Стартовый ток

5-210А(AC/DC)

Устанавливает сварочный ток в начале сварки в режимах 2Т/4Т, режиме педали или внешнего пульта. Позволяет запускать дугу с другим значением, отличным от выбранного максимального или минимального сварочного тока при использовании переключателя горелки, ножной педали или ручного регулятора. Типично используется для создания сварочной ванны быстрее / медленнее. Когда используется педаль, этозначение  обычно устанавливается на минимум (5 ампер). Тем не менее, стартовый ток может быть использован для создания «горячего» старт TIG с помощью педали или для улучшения запуска дуги.

4.Время нарастания тока(Upslope)

0-25 сек

Время нарастания сварочного тока от значения стартового до установленного тока сварки.

При использовании педали оптимально установить значение в 0

5.Сварочный ток

AC: 5-210А

DC: 3-210A

Устанавливает необходимый для сварки ток.

При использовании педали, либо выносного регулятора устанавливает максимальный ток.

6.Длительность импульса

5-100% от установленного сварочного тока

Определяет соотношение по времени между током импульса и базовым током. Эту функцию можно использовать для увеличения или уменьшения амплитуды импульса, чтобы помочь управлять подводом тепла в сварочную ванну. Действует одинаково как в стандартном, так и в расширенном импульсном режимах переменного тока.

7.Ток импульса(%)

3-100% от сварочного тока

Регулирует нижнее значение (базовый ток) тока в течение импульса в процентах от сварочного тока.

В расширенном режиме (Advanced AC Pulse) устанавливает нижнее значение постоянного тока.

8.Частота импульсов

DC:0.1-500 Hz

AC Advanced Square.:0.1-250Hz

AC Soft Square: 0.1-10 Hz

AC Triangular: 0.1-10 Hz

Advanced AC Pulse:

0.1-10 Hz

Низкие частоты импульсов идеальны для  добавления присадочного металла.Это помогает улучшить внешний вид и однородность.

  Более высокие частоты импульсов полезны для сварки швов и кромок тонкого материала.   Также это полезно для общего контроля подводимой теплоты для более толстых металлов. Более высокие частоты импульсов очень полезны для автоматизированных процессов сварки.

ВНИМАНИЕ: СВАРКА ПРИ ВЫСОКИХ ЧАСТОТАХ УВЕЛИЧИВАЕТ УРОВЕНЬ ШУМА. НАСТОЯТЕЛЬНО РЕКОМЕНДУЕТСЯ ИСПОЛЬЗОВАТЬ ЗАЩИТУ!

В расширенном режиме функция частоты по существу одинакова и представляет собой количество моментов в секунду, которое сварщик полностью циклически переключает между переменным током (амплитуды сварки / пиковый ток) и постоянным током (импульсные амперы / базовый ток).

9.Частота переменного тока

20-250 Hz

При увеличении частоты переменного тока увеличивается фокусировка дуги. Идеальный диапазон регулировки обычно составляет 100-150 Гц.

Низкие частоты будут расширять и смягчать дугу и снижать уровень контроля.

ВНИМАНИЕ: СВАРКА ПРИ ВЫСОКИХ ЧАСТОТАХ УВЕЛИЧИВАЕТ УРОВЕНЬ ШУМА. НАСТОЯТЕЛЬНО РЕКОМЕНДУЕТСЯ ИСПОЛЬЗОВАТЬ ЗАЩИТУ!

10.Баланс переменного тока

5-90%

Определяет в процентном соотношении время в течении которого на электроде напряжение положительной полярности в течении одного периода переменного тока.

Данный параметр необходим для настройки снятия оксидной пленки(очистки)\проплавления при сварке алюминия и его сплавов.

Слишком большое значение приводит к перегреву и образованию шарика на конце электрода.

Слишком маленькое значение приводит к недостаточной очистке и загрязнению сварочного шва.

Проще говоря, по мере увеличения значения будет происходить большая очистка, но будет достигаться меньшее проплавление.

11.Спад тока(Downslope)

0-25 сек

Время спада сварочного тока от значения тока сварки до тока завершения.

При использовании педали оптимально установить значение в 0.

Удобно использовать в режиме 2Т для ручного контроля тепловложения в сварочную ванну.

12.Ток завершения сварки
